Укрепление неподтопляемого откоса (более 3м)

04.03.2025

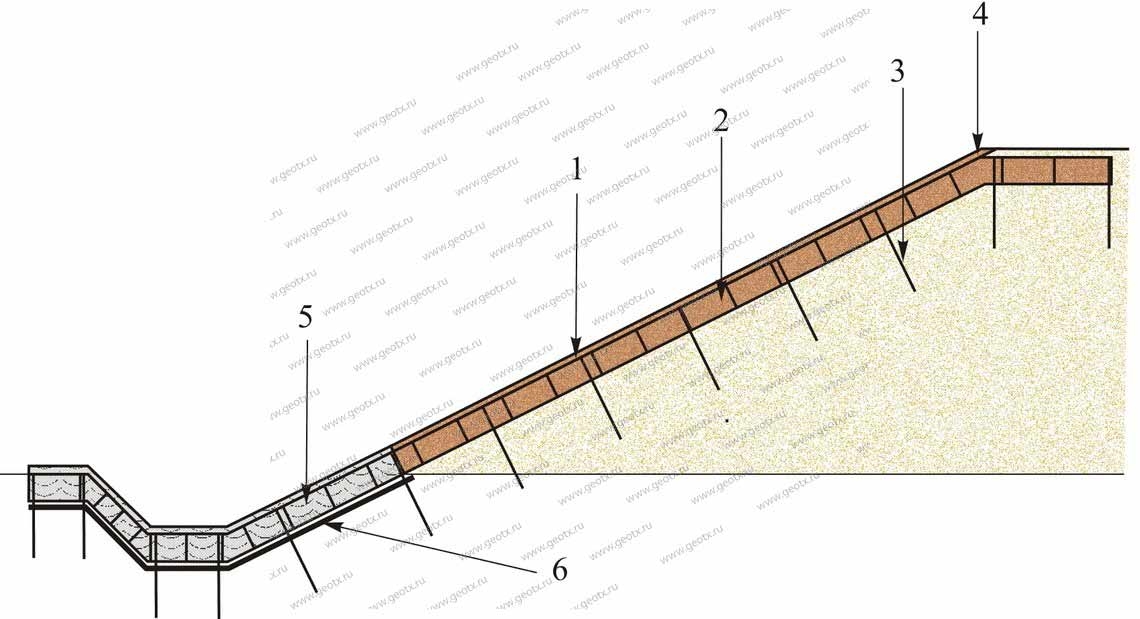

Георешетка
Заполнитель георешетки (растительный грунт и др.)
Металлический анкер
Защитный слой (3−5 см) над георешеткой из материала заполнителя георешетки
Заполнитель решетки при устройстве кювета (укрепленный грунт, бетонная смесь и др.)
Защитная прослойка из нетканого геотекстильного полотна (геотекстиль)

Условие применения

	высота ребра	размер ячейки
пологие откосы не круче 1:3 (∠18° - ∠20°)	50, 75	300−510
откосы не круче 1:1,75 (∠30° - ∠33°) (при умеренной интенсивности стока)	75, 100	300−400
откосы с заложением 1:1,75 (∠30° - ∠33°) при сосредоточенном стоке, а также откосы с заложением 1:1,5÷1,75	100, 150	200−300
