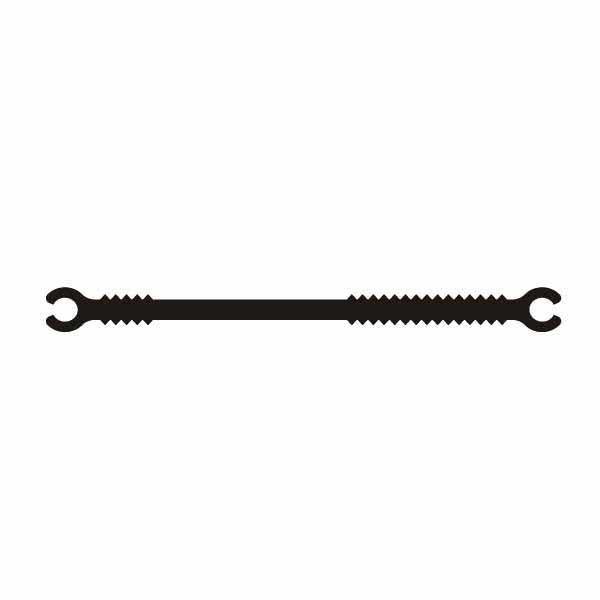

Гидрошпонка ХВН 120-6 ПВХ Стилобат служит для герметизации технологических швов бетонирования в местах сопряжений "плита-стена" при строительстве гидротехнических, заглубленных и подземных сооружений.
Характеристики
Назначение (вид бетонного шва):
технологический шов
Тип шпонки:
внутренняя
Материал гидрошпонки:
ПВХ-П
Комплектация:
90 крепежных элементов (3 крепежа на 1м.п.), профиль набухающий резиновый тип ПНР
Бренд:
Стилобат
Дополнительно:
возможна отгрузка кратно 5 метрам

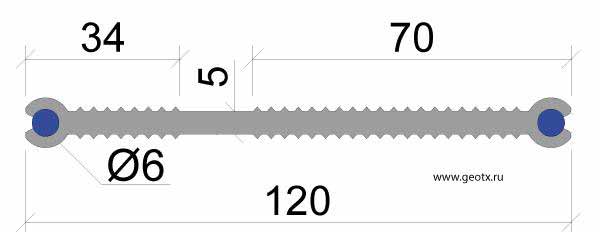

Эксплуатационные размеры
Функциональные зоны
Рекомендуемый порядок работ по установке шпонок
(1) подготовить устанавливаемый отрезок шпонки;
очистить его от загрязнений;
установить и раскрепить шпонку в арматурном каркасе и элементах опалубки в соответствии с проектным положением;
(2) забетонировать участок конструкции;
снять опалубку;
провести визуальный контроль качества установки шпонки.
(3) очистить открытую часть шпонки перед бетонированием смежного участка конструкции;
установить опалубку на смежном участке конструкции.
(4) забетонировать смежный участок конструкции;
разобрать опалубку;
провести визуальный контроль качества выполненных работ.
Оптимальным по соотношению цены и характеристик гидроизоляционным материалом для герметизации технологических швов в месте сопряжения «стена-плита» считается гидрошпонка Стилобат серии ХВН 120−6 ПВХ. ГШ применяется при строительстве подземных сооружений, заглубленных зданий и гидротехнических объектов, закрывая доступ воде в швы бетонных конструкций.
При использовании гидрошпонки ХВН 120−6 ПВХ заметна экономическая эффективность, так как материал имеет доступную цену, долго служит и не требует привлечения к монтажу специалистов. Сокращаются и расходы на обслуживание объектом, так как бетонные конструкции долго сохраняют прочность, не разрушаясь под воздействием воды.
Технические характеристики
ТИП
Давление воды, МПа
ХВН 120−6 ПВХ-П
0,85
Физико-механические показатели ХВН 120-6 ПВХ-П
Наименование показателя
Метод
Значение
1
Твёрдость по Шор А, единицы Шор А, в пределах
ГОСТ 24621
70 ± 5
2
Прочность при разрыве, МПа (кг/см2), не менее
ГОСТ 11262 на образцах тип 1
11,7 (117)
3
Относительное удлинение при разрыве, %, не менее
ГОСТ 11262 на образцах тип 1
300
4
Сопротивление раздиру, Н/мм (кг/см2), не менее
39,2 (4,0)
5
Максимальное изменение показателей после старения в воздухе в течение 70 часов при температуре (70±2) °С — твердость, единицы Шор А, в пределах — прочность при разрыве, %, не менее — относительное удлинение при разрыве, %, не менее
