Гидрошпонка ДВ 220/25
- Описание
- Отзывы
Описание

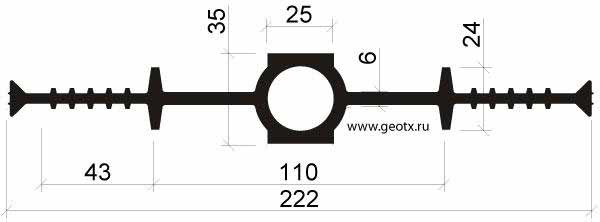

Эксплуатационные размеры
Функциональные зоны
Рекомендуемый порядок работ по установке шпонок
- (1) подготовить устанавливаемый отрезок шпонки;
- очистить его от загрязнений;
- установить и раскрепить шпонку в арматурном каркасе и элементах опалубки в соответствии с проектным положением (крепят вязальной проволокой к арматурным стержням с шагом около 250 мм).
- (2) забетонировать участок конструкции;
- снять опалубку;
- провести визуальный контроль качества установки шпонки.
- (3) очистить открытую часть шпонки перед бетонированием смежного участка конструкции;
- установить и закрепить заполнитель полости шва;
- установить опалубку на смежном участке конструкции.
- (4) забетонировать смежный участок конструкции;
- разобрать опалубку;
- провести визуальный контроль качества выполненных работ.
Технические характеристики
| Перемещение, мм | |||
| Сжатие | 16 | Сдвиг поперечный | 12 |
| Растяжение | 16 | Сдвиг продольный | 8 |
| Давление воды, МПа | |||
| 0,44 | |||
Физико-механические показатели
| Наименование показателя | Метод | Значение | |
| 1 | Твёрдость по Шор А, единицы Шор А | ГОСТ 263 | 70 ± 5 |
| 2 | Условная прочность при растяжении, МПа (кг/см2), не менее | ГОСТ 270 на образцах тип 1 толщ. 2,0 мм | 7,5 (75) |
| 3 | Относительное удлинение при разрыве, %, не менее | ГОСТ 9.029 метод Б | 200 |
| 4 | Сопротивление раздиру, Н/мм (кг/см2), не менее | 39,2 (4,0) | |
| 5 | Изменение показателей после старения в воздухе в течение 24 часов при температуре 125 °С — твердость, единицы Шор А, в пределах — условная прочность при растяжении, %, не менее — относительное удлинение при разрыве, %, не менее | ГОСТ 9.024 | ±15 — 25 — 60 |
| 6 | Температурный предел хрупкости, °С, не выше | ГОСТ 7912 | — 50 |
| 7 | Коэффициент морозостойкости по эластическому восстановлению после сжатия при температуре минус 50 °С, не менее | ГОСТ 13808 | 0,2 |
| 8 | Стойкость к термосветоозонному старению при температуре 40 °С в течение 96 часов с объемной долей озона (5±0,5)х10−5% при статической деформации растяжения 20% | ГОСТ 9.026 | Не допускаются трещины, видимые невооруженным глазом |
| 9 | Сопротивление раздиру, кгс/см, не менее | ГОСТ 262 | 20 |
| 10 | Изменение твердости после воздействия водного раствора хлористого натрия по ГОСТ 4233 с массовой долей 10% в течение 14 суток при температуре 70 °С, не более | ГОСТ 9.030 метод В | 3 |
| 11 | Диапазон рабочих температур, °С | от — 50 до + 80 |
Область применения
Герметизация деформационных швов при строительстве гидротехнических, заглубленных и подземных сооружений.
Преимущество
- широкий диапазон рабочих температур (от -50 °С до + 80 ºС);
- гибкость и эластичность при отрицательных температурах;
- высокая химическая стойкость;
- долговечность;
- простота монтажа;
- надежное крепление в бетоне;
- экологическая безопасность.
Характеристики
- Бренд:Стилобат
- Единица продажи:метр погонный
- Деформационный шов, мм:25
- Шов бетонирования:деформационный
- Тип гидрошпонки:ДВ
Отзывы
Пока нет ни одного отзыва о данном товаре.
Ваш отзыв будет первым!
Высокие эксплуатационные свойства, доступная цена и простота монтажа отличают гидрошпонки Стилобат серии ДВ 220/25 ПВХ. Материал применяется для герметизации деформационных швов в ходе возведения заглубленных и подземных объектов, а также неплохо зарекомендовал себя при строительстве дамб и плотин.
Внутренняя гидрошпонка марки ДВ 220/25 ПВХ имеет твёрдость по Шор А 70 +/-5 единиц, прочность на разрыв в 117 кг/см и относительное удлинение до разрыва 300%. Эти свойства предотвращают попадание между бетонными сегментами воды, что является гарантией их долгой службы.
Комплект поставки включает крепёжные скобы из расчёта 6 скоб на 1 м п.
