Гидрошпонка ДР Аквастоп

Цена
-
Назначение (вид бетонного шва)

Тип шпонки


Материал гидрошпонки


Общие Характеристики

ТИП Перемещение, мм
Давление воды, МПа
Сжатие Растяжение Сдвиг поперечный Сдвиг продольный
ДР 250/50 EPDM 35 60 70 55 0,29
ДР 210/30 ПВХ-П 20 50 40 25 0,33
ДР 230/50 ПВХ-П 35 100 75 50 0,33

Рекомендуемый порядок работ по установке шпонок

Монтаж ремонтных гидрошпонки тип ДР , рис 1-2
  • (1) подготовить поверхность к установке шпонки (зачистить, зашлифовать);
  • на поверхность нанести ленту Герлена из бутилкаучука;
  • подготовить устанавливаемый отрезок шпонки;
  • очистить его от загрязнений;
  • (2) расположить шпонку в соответствии с проектным положением;
  • закрепить шпонку анкерами;
  • провести визуальный контроль качества установки шпонки.

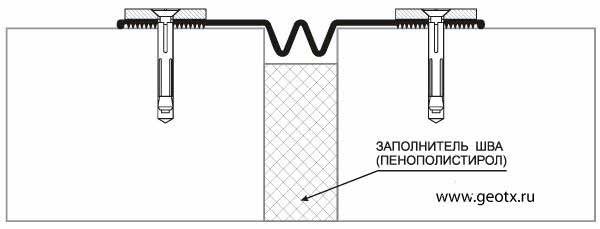

Монтажная схема гидрошпонок типа ДР

Монтажная схема гидрошпонок типа ДР

Функциональные зоны шпонки тип ДР

Функциональные зоны гидрошпонки тип ДР

Гидрошпонки Аквастоп серии ДР используются для восстановления герметичности деформационных швов в ходе обслуживания заглубленных, подземных и гидротехнических сооружений. Материал предотвращает попадание в швы воды, что значительно увеличивает срок эксплуатации бетонных конструкций и сокращает затраты на их обслуживание.

Из резины изготовлены шпонки марки ДР 250 EPDM, имеющие рабочую длину 250 и выдерживающие давление воды в 0,29 МПа. Из ПВХ-П производятся изделия с маркировкой:

  1. ДР 210/30 ПВХ,
  2. ДР 230/50 ПВХ,
  3. ДР 250/50 ПВХ,
  4. ДР 320/50 ПВХ,
  5. ДР-У 120/30 ПВХ.

Максимальное давление воды указано на товарных карточках, оно меняется в зависимости от марки, например, ДР 230/50 выдерживает 0,33 МПа.

Шпонки серии ДР быстро монтируются и долго служат, создавая защитный барьер на пути проникновения влаги в деформационный шов. Перед покупкой сравните параметры шпонок и сопоставьте их с особенностями конкретных работ. При затруднении менеджер GEOTX придёт на помощь и поможет не допустить ошибки.
