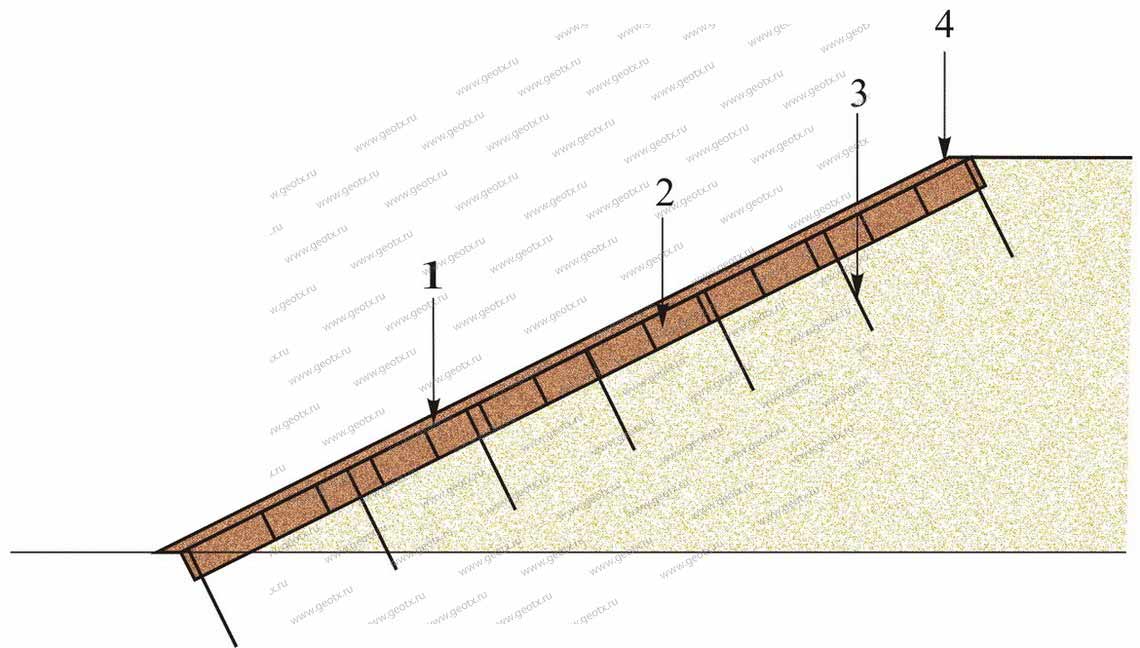

Типовое решение по укреплению неподтопляемого откоса георешеткой

Р01
  1. Георешетка
  2. Заполнитель георешетки (растительный грунт и др.)
  3. Металлический анкер
  4. Защитный слой (3−5 см) над георешеткой из материала заполнителя георешетки

Условие применения

  • Неподтопляемый склон
  • Высота откоса до 3 метров

Рекомендуемые параметры георешеток

высота ребраразмер ячейки
пологие откосы не круче 1:3 (∠18° - ∠20°)50, 75300−510
откосы не круче 1:1,75 (∠30° - ∠33°) (при умеренной интенсивности стока)75, 100300−400
откосы с заложением 1:1,75 (∠30° - ∠33°) при сосредоточенном стоке, а также откосы с заложением 1:1,5÷1,75100, 150200−300

Требования к креплению георешетки анкерами

Требования к креплению георешетки анкерами
