ХВ гидрошпонка
![ХВ 220 EPDM](/images/cms/thumbs/fbe8fb399e8ed764128668f3f39ce9eed7637cdf/hv-220-epdm_auto_250_5_80.jpg)
![ХВ 270 EPDM](/images/cms/thumbs/fbe8fb399e8ed764128668f3f39ce9eed7637cdf/hv-270-epdm_auto_250_5_80.jpg)
![ХВ 200 ПВХ-П](/images/cms/thumbs/fbe8fb399e8ed764128668f3f39ce9eed7637cdf/hv-200_auto_250_5_80.jpg)
![ХВ 240 ПВХ-П](/images/cms/thumbs/fbe8fb399e8ed764128668f3f39ce9eed7637cdf/hv-240_auto_250_5_80.jpg)
![ХВ 400 ПВХ-П](/images/cms/thumbs/fbe8fb399e8ed764128668f3f39ce9eed7637cdf/hv-400_auto_250_5_80.jpg)
![ХВ 500 ПВХ-П](/images/cms/thumbs/fbe8fb399e8ed764128668f3f39ce9eed7637cdf/hv-500_auto_250_5_80.jpg)
![ХВ 250 EPDM](/images/cms/thumbs/fbe8fb399e8ed764128668f3f39ce9eed7637cdf/hv-270-epdm_auto_250_5_80.jpg)
![ХВ 320 ПВХ-П](/images/cms/thumbs/fbe8fb399e8ed764128668f3f39ce9eed7637cdf/hv-320_auto_250_5_80.jpg)
![ХВИ (ХВН) 320 ПВХ-П](/images/cms/thumbs/fbe8fb399e8ed764128668f3f39ce9eed7637cdf/hvi-hvn-320_auto_250_jpg_5_80.jpg)
![ХВИ (ХВН) 400 ПВХ-П](/images/cms/thumbs/fbe8fb399e8ed764128668f3f39ce9eed7637cdf/hvi-hvn-400_auto_250_jpg_5_80.jpg)
Общие Характеристики
ТИП | Давление воды, МПа |
ХВ 220 EPDM | 0,52 |
ХВ-270 EPDM | 0,64 |
ХВ-250 EPDM | 0,68 |
ХВ-200 ПВХ-П | 0,45 |
ХВ-240 ПВХ-П | 0,58 |
ХВ-320 ПВХ-П | 0,80 |
ХВ-400 ПВХ-П | 1,08 |
ХВ-500 ПВХ-П | 1,42 |
Рекомендуемый порядок работ по установке шпонок
![Монтаж гидрошпонки тип ХВ, рис 1-2](/images/product/gidroshponka/akvastop/hv/montag/montag-hv-1.jpg)
- (1) подготовить устанавливаемый отрезок шпонки;
- очистить его от загрязнений;
- установить и раскрепить шпонку в арматурном каркасе и элементах опалубки в соответствии с проектным положением (крепят вязальной проволокой к арматурным стержням с шагом около 250 мм).
- (2) забетонировать участок конструкции;
- снять опалубку;
- провести визуальный контроль качества установки шпонки.
![Монтаж гидрошпонки тип ХВ, рис 3-4](/images/product/gidroshponka/akvastop/hv/montag/montag-hv-2.jpg)
- (3) очистить открытую часть шпонки перед бетонированием смежного участка конструкции;
- установить и закрепить заполнитель полости шва;
- установить опалубку на смежном участке конструкции.
- (4) забетонировать смежный участок конструкции;
- разобрать опалубку;
- провести визуальный контроль качества выполненных работ.
Монтажная схема шпонок типа ХВ (рабочий шов)
![Монтажная схема шпонок типа ХВ](/images/product/gidroshponka/akvastop/hv/montag/montag-hv.jpg)

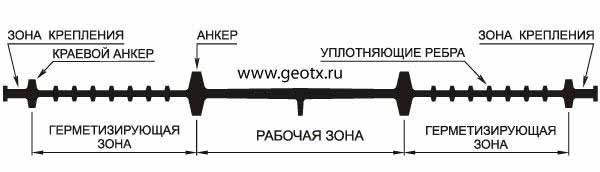

Функциональные зоны
![Функциональные зоны гидрошпонки тип ХВ](/images/product/gidroshponka/akvastop/hv/func-zone-hv.jpg)
Защитить технологические швы бетонных конструкций при строительстве различных объектов помогут гидрошпонки серии ХВ, которые изготовлены из качественной резины
Изоляционный материал относится к внутреннему типу гидрошпонок Стилобат, для его монтажа требуется минимум времени и знаний, а бетонные конструкции не получают повреждений от воздействия влаги между рабочими и технологическими швами.
Из резины производятся серии ХВ-220, ХВ-270 и ХВ-250. Допустимое давление воды от 0,52 у маркировки ХВ-220 до 0,68 МПа у серии ХВ-250.
Компания Геотех продаёт шпонки ХВ в бухтах по 30 м, у нас минимальные на рынке цены и гарантия качества изоляционного материала. Постоянным клиентам скидки.
