Гидрошпонка ДР
![ДР 250/50 EPDM](/images/cms/thumbs/65db661ffb349b3b6645f37b8645d785c521597b/dr-250-epdm_auto_250_5_80.jpg)
![ДР 210/30 ПВХ-П](/images/cms/thumbs/65db661ffb349b3b6645f37b8645d785c521597b/dr-210_auto_250_5_80.jpg)
![ДР 230/50 ПВХ-П](/images/cms/thumbs/65db661ffb349b3b6645f37b8645d785c521597b/dr-230_auto_250_5_80.jpg)
![ДР 250/50 ПВХ-П](/images/cms/thumbs/65db661ffb349b3b6645f37b8645d785c521597b/dr-250_auto_250_5_80.jpg)
![ДР 320/50 ПВХ-П](/images/cms/thumbs/65db661ffb349b3b6645f37b8645d785c521597b/dr-320_auto_250_5_80.jpg)
![ДР-УГЛ-120/30 ПВХ-П](/images/cms/thumbs/65db661ffb349b3b6645f37b8645d785c521597b/dr-u-120_auto_250_5_80.jpg)
![ДР 210/20 ПВХ-П](/images/cms/thumbs/65db661ffb349b3b6645f37b8645d785c521597b/dr-210_auto_250_5_80.jpg)
![ДР 250/30 ПВХ-П](/images/cms/thumbs/65db661ffb349b3b6645f37b8645d785c521597b/dr-210_auto_250_5_80.jpg)
![ДР 300/100 ПВХ-П](/images/cms/thumbs/65db661ffb349b3b6645f37b8645d785c521597b/dr-210_auto_250_5_80.jpg)
![ДР 300/150 ПВХ-П](/images/cms/thumbs/65db661ffb349b3b6645f37b8645d785c521597b/dr-210_auto_250_5_80.jpg)
Общие Характеристики
ТИП | Перемещение, мм | Давление воды, МПа | |||
Сжатие | Растяжение | Сдвиг поперечный | Сдвиг продольный | ||
ДР 250/50 EPDM | 35 | 60 | 70 | 55 | 0,29 |
ДР 210/30 ПВХ-П | 20 | 50 | 40 | 25 | 0,33 |
ДР 230/50 ПВХ-П | 35 | 100 | 75 | 50 | 0,33 |
Функциональные зоны шпонки тип ДР
![Функциональные зоны шпонки тип ДР](/images/product/gidroshponka/akvastop/dr/func-zone-dr.jpg)

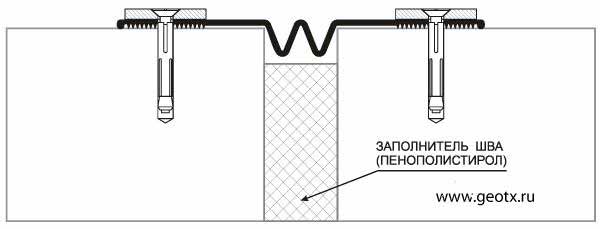

Монтажная схема гидрошпонок типа ДР
![Монтажная схема гидрошпонок типа ДР](/images/product/gidroshponka/akvastop/dr/razmer/mon-sh.jpg)
Рекомендуемый порядок работ по установке шпонок
![Рекомендуемый порядок работ по установке шпонок](/images/product/gidroshponka/akvastop/dr/montag-dr1.jpg)
- (1) подготовить поверхность к установке шпонки (зачистить, зашлифовать);
- на поверхность нанести ленту Герлена из бутилкаучука;
- подготовить устанавливаемый отрезок шпонки;
- очистить его от загрязнений;
- (2) расположить шпонку в соответствии с проектным положением;
- закрепить шпонку анкерами;
- провести визуальный контроль качества установки шпонки.
Гидрошпонки серии ДР используются для восстановления герметичности деформационных швов в ходе обслуживания заглубленных, подземных и гидротехнических сооружений. Материал предотвращает попадание в швы воды, что значительно увеличивает срок эксплуатации бетонных конструкций и сокращает затраты на их обслуживание.
Из резины изготовлены шпонки марки ДР, имеющие рабочую длину 250 и выдерживающие давление воды в 0,29 МПа.
- ДР 210/30 ПВХ,
- ДР 230/50 ПВХ,
- ДР 250/50 ПВХ,
- ДР 320/50 ПВХ,
ДР-У 120/30 ПВХ.
Максимальное давление воды указано на товарных карточках, оно меняется в зависимости от марки, например, ДР 230/50 выдерживает 0,33 МПа.
Шпонки серии ДР быстро монтируются и долго служат, создавая защитный барьер на пути проникновения влаги в деформационный шов. Перед покупкой сравните параметры шпонок и сопоставьте их с особенностями конкретных работ. При затруднении менеджер Геотех придёт на помощь и поможет не допустить ошибки.
