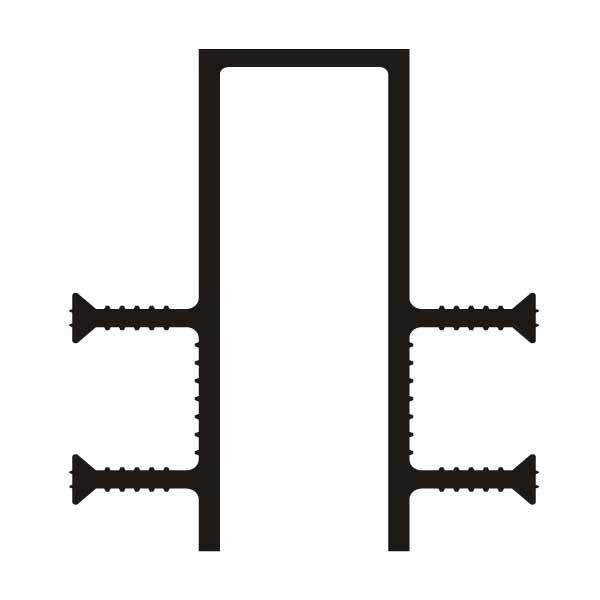

Гидрошпонка ДЗ 140/50-4/40 ПВХ-П
Характеристики груза
бухта | |
Длина, (м): | 1 |
Высота, (м): | 0.35 |
Ширина, (м): | 1 |
Всего | |
Вес, (кг) | 70 |
Объем, (м3) | 0.35 |
Гидрошпонка ДЗ 140/50-4/40 ПВХ предназначена для герметизации деформационных швов при строительстве гидротехнических, заглубленных и подземных сооружений.
Характеристики
Назначение (вид бетонного шва): | деформационный шов |
Материал гидрошпонки: | ПВХ-П |
Бренд: | Стилобат |
Дополнительно: | возможна отгрузка кратно 5 метрам |
![](/images/cms/thumbs/99fc2f8d065fee1fa34ed0c2770b160016ca5571/akva-bar-sert-_150_auto_jpg_5_80.jpg)

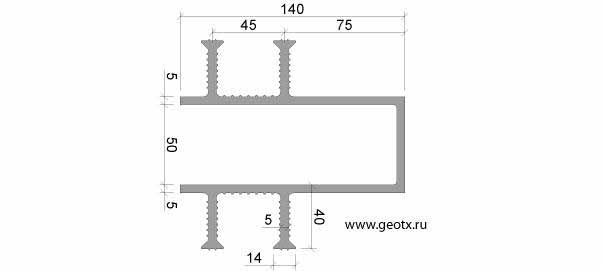

Эксплуатационные размеры
![Размер гидрошпонки тип ДЗ 140/50-4/40 ПВХ](/images/product/gidroshponka/akvastop/dz/razmery/dz-140-50-4-40pvh.jpg)
Функциональные зоны шпонок типа ДЗ
![Функциональные зоны гидрошпонки ДЗ](/images/product/gidroshponka/akvastop/dz/func-zone-dz.jpg)
Рекомендуемый порядок работ по установке шпонок
![Монтаж гидрошпонки тип ДЗ, рис 1-2](/images/product/gidroshponka/akvastop/dz/montag/montag-dz-1.jpg)
- (1) подготовить устанавливаемый отрезок шпонки;
- очистить его от загрязнений;
- установить и раскрепить шпонку в арматурном каркасе и элементах опалубки в соответствии с проектным положением.
- (2) забетонировать участок конструкции;
- снять опалубку;
- провести визуальный контроль качества установки шпонки.
![Монтаж гидрошпонки тип ДЗ, рис 3-4](/images/product/gidroshponka/akvastop/dz/montag/montag-dz-2.jpg)
- (3) очистить открытую часть шпонки перед бетонированием смежного участка конструкции;
- установить и закрепить заполнитель полости шва;
- установить опалубку на смежном участке конструкции.
- (4) забетонировать смежный участок конструкции;
- разобрать опалубку;
- провести визуальный контроль качества выполненных работ.
Только положительные отзывы имеет на своей репутации гидрошпонка Стилобат серии ДЗ 140/50−4/40 ПВХ, изготовленная из высококачественного поливинилхлорида, который обладает высокими эксплуатационными свойствами. Шпонка с этой маркировкой используется для герметизации деформационных швов и применяется при строительстве гидротехнических объектов и при возведении заглубленных в грунт и подземных сооружений. Материал эффективно ставит блок на деформационные швы, что предотвращает проникновение внутрь бетонных конструкций воды.
Материал отличается морозостойкостью, эластичностью и стойкостью к грибку, что важно при контакте шпонки с грунтом. Отметим максимальное гидростатическое давление в 0,39 МПа, перемещение при сжатии 40 и при растяжении в 112 мм. ГШ не создаёт сложности при монтаже и долго служит.
Технические характеристики
ТИП | Перемещение, мм | Давление воды, МПа | |||
Сжатие | Растяжение | Сдвиг поперечный | Сдвиг продольный | ||
ДЗ 140/50−4/40 ПВХ | 40 | 112 | 98 | 82 | 0,38 |
Физико-механические показатели ДЗ 140/50-4/40 ПВХ-П
Наименование показателя | Метод | Значение | |
1 | Твёрдость по Шор А, единицы Шор А, в пределах | ГОСТ 24621 | 70 ± 5 |
2 | Прочность при разрыве, МПа (кг/см2), не менее | ГОСТ 11262 на образцах тип 1 | 11,7 (117) |
3 | Относительное удлинение при разрыве, %, не менее | ГОСТ 11262 на образцах тип 1 | 300 |
4 | Сопротивление раздиру, Н/мм (кг/см2), не менее | 39,2 (4,0) | |
5 | Максимальное изменение показателей после старения в воздухе в течение 70 часов при температуре (70±2) °С — твердость, единицы Шор А, в пределах — прочность при разрыве, %, не менее — относительное удлинение при разрыве, %, не менее | ГОСТ 11645 | ± 4 ± 30 ± 30 |
6 | Температура хрупкости, °С, не выше | ГОСТ 5960 | — 40 |
7 | Суммарный показатель токсичности, %, не более | ГОСТ 26150 | 1 |
8 | Диапазон рабочих температур, °С | от — 40 до + 60 |
Коммерческое предложение
Область применения
Герметизация деформационных швов при строительстве гидротехнических, заглубленных и подземных сооружений. Восстановление герметичности деформационных швов в существующих конструкциях гидротехнических, заглубленных и подземных сооружений.
Преимущество
- высокая химическая стойкость;
- долговечность;
- простота монтажа;
- надежное крепление в бетоне;
- экологическая безопасность.
