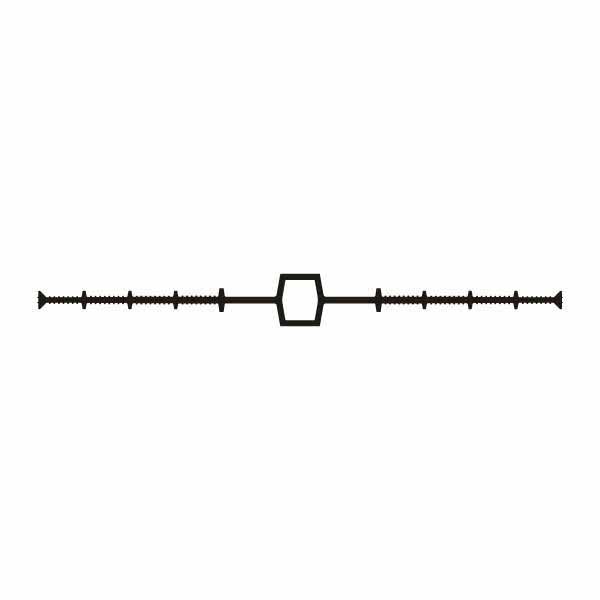

Гидрошпонка ДВ 400/30.1 ПВХ-П
Характеристики груза
бухта | |
Длина, (м): | 0.9 |
Высота, (м): | 0.45 |
Ширина, (м): | 0.9 |
Всего | |
Вес, (кг) | 60 |
Объем, (м3) | 0.36 |
Гидроизоляционная шпонка служит для герметизация деформационных швов при строительстве гидротехнических, заглубленных и подземных сооружений.
Характеристики
Назначение (вид бетонного шва): | деформационный шов |
Тип шпонки: | внутренняя |
Материал гидрошпонки: | ПВХ-П |
Комплектация: | крепежные скобы 6 шт. на пог.м. |
Бренд: | Стилобат |
Дополнительно: | возможна отгрузка кратно 5 метрам |

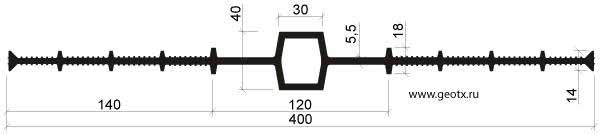

Эксплуатационные размеры
Функциональные зоны
Рекомендуемый порядок работ по установке шпонок
- (1) подготовить устанавливаемый отрезок шпонки;
- очистить его от загрязнений;
- установить и раскрепить шпонку в арматурном каркасе и элементах опалубки в соответствии с проектным положением (крепят вязальной проволокой к арматурным стержням с шагом около 250 мм).
- (2) забетонировать участок конструкции;
- снять опалубку;
- провести визуальный контроль качества установки шпонки.
- (3) очистить открытую часть шпонки перед бетонированием смежного участка конструкции;
- установить и закрепить заполнитель полости шва;
- установить опалубку на смежном участке конструкции.
- (4) забетонировать смежный участок конструкции;
- разобрать опалубку;
- провести визуальный контроль качества выполненных работ.
Не имеет нареканий при герметизации деформационных швов бетонных конструкций гидрошпонка Стилобат марки ДВ 400/30. 1 ПВХ, которая производится по передовым технологиям из поливинилхлорида (ПВХ-П) и отвечает высоким стандартам качества.
Этот гидроизоляционный материал отлично справляется с защитой швов бетона от проникновения внутрь конструкций влаги. Такая защита помогает предотвратить разрушение бетона, что сокращает расходы на восстановительные работы и обслуживание заглубленных в грунт конструкций.
Гидрошпонка с маркировкой ДВ 400/30. 1 ПВХ отличается способностью выдерживать высокое гидростатическое давление (1,09 МПа) и имеет значения по сдвигу 40 и 25 мм (поперёк и вдоль). Отметим морозостойкость и гибкость материала, что позволяет его использовать в любом климате, независимо от конфигурации бетонной конструкции.
Технические характеристики
Перемещение, мм | |||
Сжатие | 16 | Сдвиг поперечный | 40 |
Растяжение | 122 | Сдвиг продольный | 25 |
Давление воды, МПа | |||
1,09 |
Физико-механические показатели ДВ 400/30.1 ПВХ
Наименование показателя | Метод | Значение | |
1 | Твёрдость по Шор А, единицы Шор А, в пределах | ГОСТ 24621 | 70 ± 5 |
2 | Прочность при разрыве, МПа (кг/см2), не менее | ГОСТ 11262 на образцах тип 1 | 11,7 (117) |
3 | Относительное удлинение при разрыве, %, не менее | ГОСТ 11262 на образцах тип 1 | 300 |
4 | Сопротивление раздиру, Н/мм (кг/см2), не менее | 39,2 (4,0) | |
5 | Максимальное изменение показателей после старения в воздухе в течение 70 часов при температуре (70±2) °С — твердость, единицы Шор А, в пределах — прочность при разрыве, %, не менее — относительное удлинение при разрыве, %, не менее | ГОСТ 11645 | ± 4 ± 30 ± 30 |
6 | Температура хрупкости, °С, не выше | ГОСТ 5960 | — 40 |
7 | Суммарный показатель токсичности, %, не более | ГОСТ 26150 | 1 |
8 | Диапазон рабочих температур, °С | от — 40 до + 60 |
Коммерческое предложение
Область применения
Герметизация деформационных швов при строительстве гидротехнических, заглубленных и подземных сооружений.
Преимущество
- высокая химическая стойкость;
- долговечность;
- простота монтажа;
- надежное крепление в бетоне;
- экологическая безопасность.
